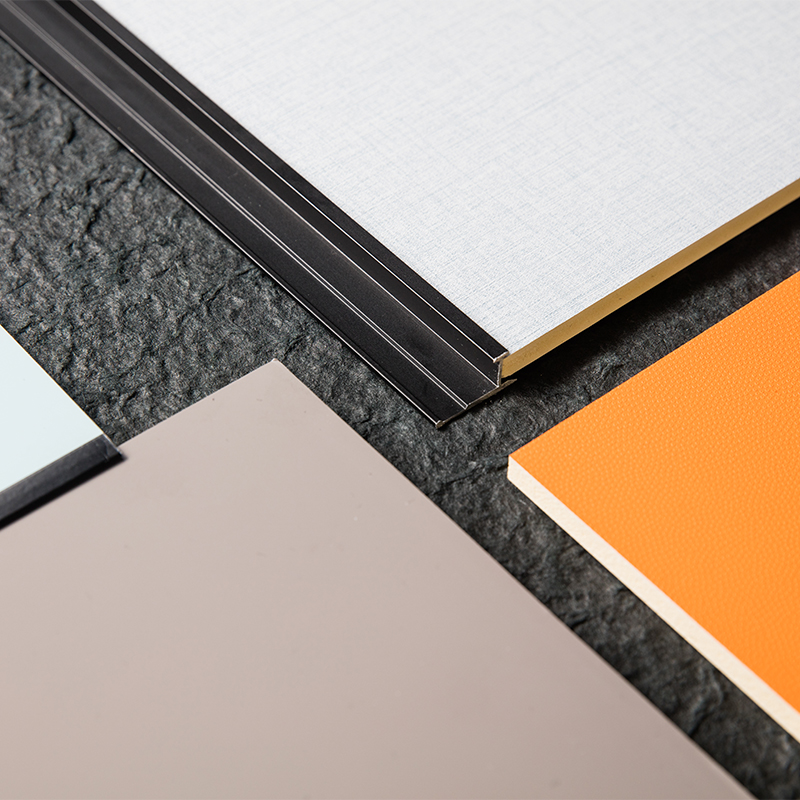

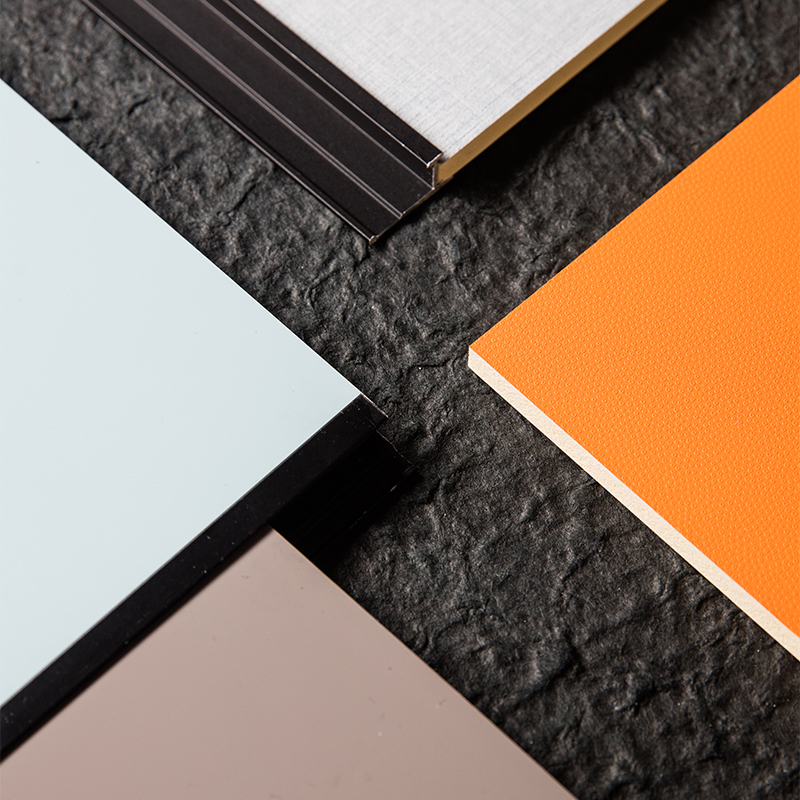

Bảng điều khiển WPC bề mặt phẳng mật độ cao Form Core cho Tường nội thất YXWPC1225

Ván xốp WPC là loại ván thân thiện với môi trường. Nguyên liệu chính bao gồm mùn cưa, gỗ, tre và các loại sợi khác. Nó không chứa bất kỳ loại keo nào trong quá trình sản xuất. Ván xốp WPC được sử dụng rộng rãi trong đồ nội thất, sàn, tấm tường và các lĩnh vực trang trí khác. Trong sản xuất đồ nội thất, nó có thể thay thế vật liệu gỗ nguyên khối, có hiệu suất xử lý tốt và hiệu quả cao, giúp giảm tiêu thụ gỗ. Trong các vật liệu trang trí như sàn và tấm tường, tấm xốp WPC có thể được sử dụng như một vật liệu thay thế thân thiện với môi trường, đẹp và bền. Ván xốp WPC có đặc tính bảo vệ môi trường, chống mài mòn, chống thấm nước và chống cháy.

Nhận báo giá
  • mô tả
  • Về Yunxi
  • Liên hệ với chúng tôi
Thành phần: WPC
Độ dày (mm): 5
Mật độ (g/cm 3 ) hoặc trọng lượng: 0.6
Chiều rộng (cm): 122
Chiều dài (m): 2,44/2,6/2,8/3/3,2/3,6/4
Đường may: /
Hình dạng của lỗ: /

Giới thiệu sản phẩm:

Dòng lõi mẫu

Bảng điều khiển WPC bề mặt phẳng mật độ cao Form Core cho tường nội thất

Tấm ván khuôn hỗn hợp gỗ-nhựa được thiết kế cho các ứng dụng tường nội thất đòi hỏi độ phẳng, độ cứng kết cấu và khả năng chống ẩm.
độ dày 5mm
Mật độ 0,6 g/cm³
Chiều rộng 122 cm
Độ dài 7 lựa chọn
Phạm vi chiều dài 2,44m đến 4,0m
Hấp thụ nước Ít hơn 0,5%
Đánh giá lửa Lớp B1
Độ bền uốn 32 MPa

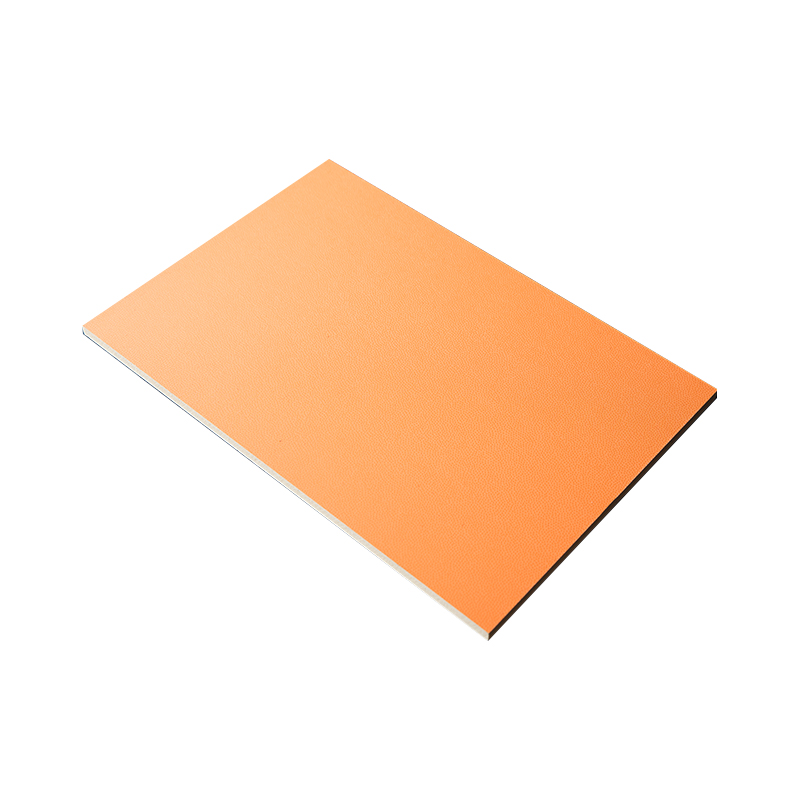

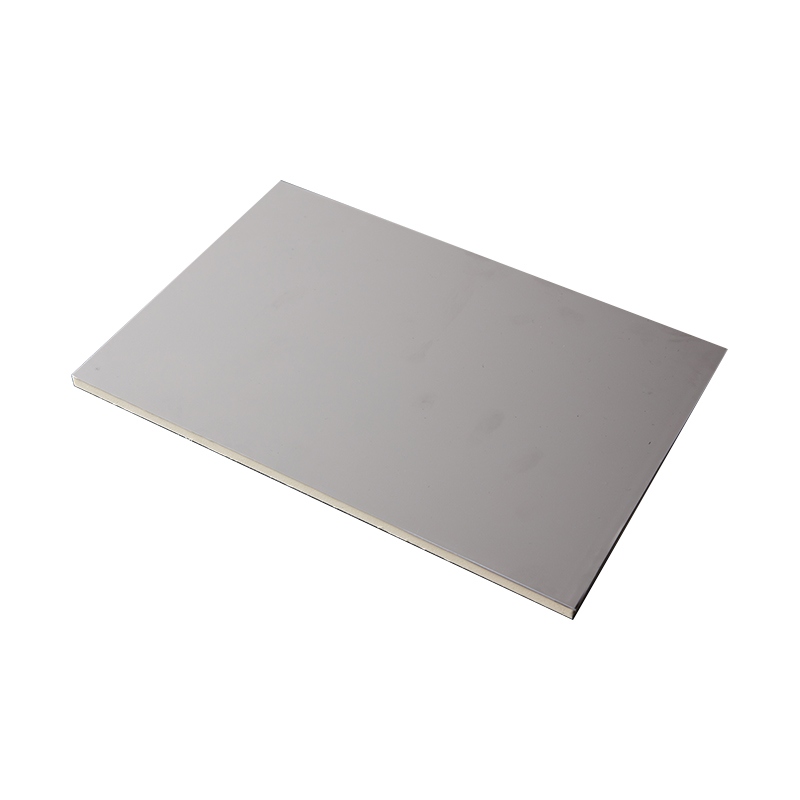

Bảng mẫu WPC mật độ cao này được sản xuất từ hỗn hợp gỗ-nhựa với bề mặt phẳng. Độ dày 5 mm mang lại độ cứng kết cấu cho các ứng dụng tường nội thất. Chiều rộng tấm là 122 cm với mật độ 0,6 g/cm³ đạt được sự cân bằng giữa độ bền và trọng lượng. Các tùy chọn chiều dài dao động từ 2,44 m đến 4,0 m với bảy mức tăng. Bề mặt phẳng chấp nhận sơn, giấy dán tường hoặc màng trang trí. Thích hợp cho tấm ốp tường nội thất nhà ở và thương mại nơi độ phẳng của tấm được chỉ định.

D
Lõi hình thức mật độ cao
Mật độ 0,6 g/cm³ mang lại độ phẳng nhất quán trên bề mặt bảng điều khiển. Lõi hình dạng giúp loại bỏ hiện tượng gợn sóng bề mặt thường gặp ở các tấm có mật độ thấp hơn, đảm bảo độ hoàn thiện đồng nhất cho các ứng dụng sơn và giấy dán tường.
F
Bề mặt phẳng
Bề mặt nhẵn, không xốp sẵn sàng cho việc hoàn thiện trang trí. Chấp nhận sơn lỏng, bọc nhựa vinyl và giấy dán tường mà không cần bịt kín thêm. Dung sai độ phẳng bề mặt là ± 0,3 mm trên mét tuyến tính.
W
Thành phần chống thấm nước
Cấu trúc WPC ô kín với khả năng hấp thụ nước dưới 0,5% giúp ngăn ngừa hiện tượng trương nở, cong vênh hoặc nấm mốc phát triển trong môi trường nội thất có độ ẩm cao như phòng tắm và nhà bếp.
S
Ổn định kích thước
Hệ số giãn nở tuyến tính 0,045 mm trên mét trên độ C. Công thức chống cong vênh, uốn cong và uốn mép khi thay đổi độ ẩm và nhiệt độ theo mùa.
Thông số kỹ thuật
Thành phần Gỗ-Nhựa Composite (WPC)
độ dày 5 mm ± 0,2 mm
Mật độ 0,6 g trên centimet khối
Chiều rộng 122 cm
Tùy chọn độ dài 2,44 / 2,6 / 2,8 / 3,0 / 3,2 / 3,6 / 4,0m
Hấp thụ nước Ít hơn 0,5 phần trăm (ngâm 24 giờ)
Độ bền uốn 32 MPa ở 23 độ C
Đánh giá lửa Lớp B1 (self-extinguishing)
Phát thải formaldehyd Loại E0 (dưới 0,05 mg mỗi mét khối)
Hồ sơ cạnh Cắt vuông, chà nhám
Miền ứng dụng

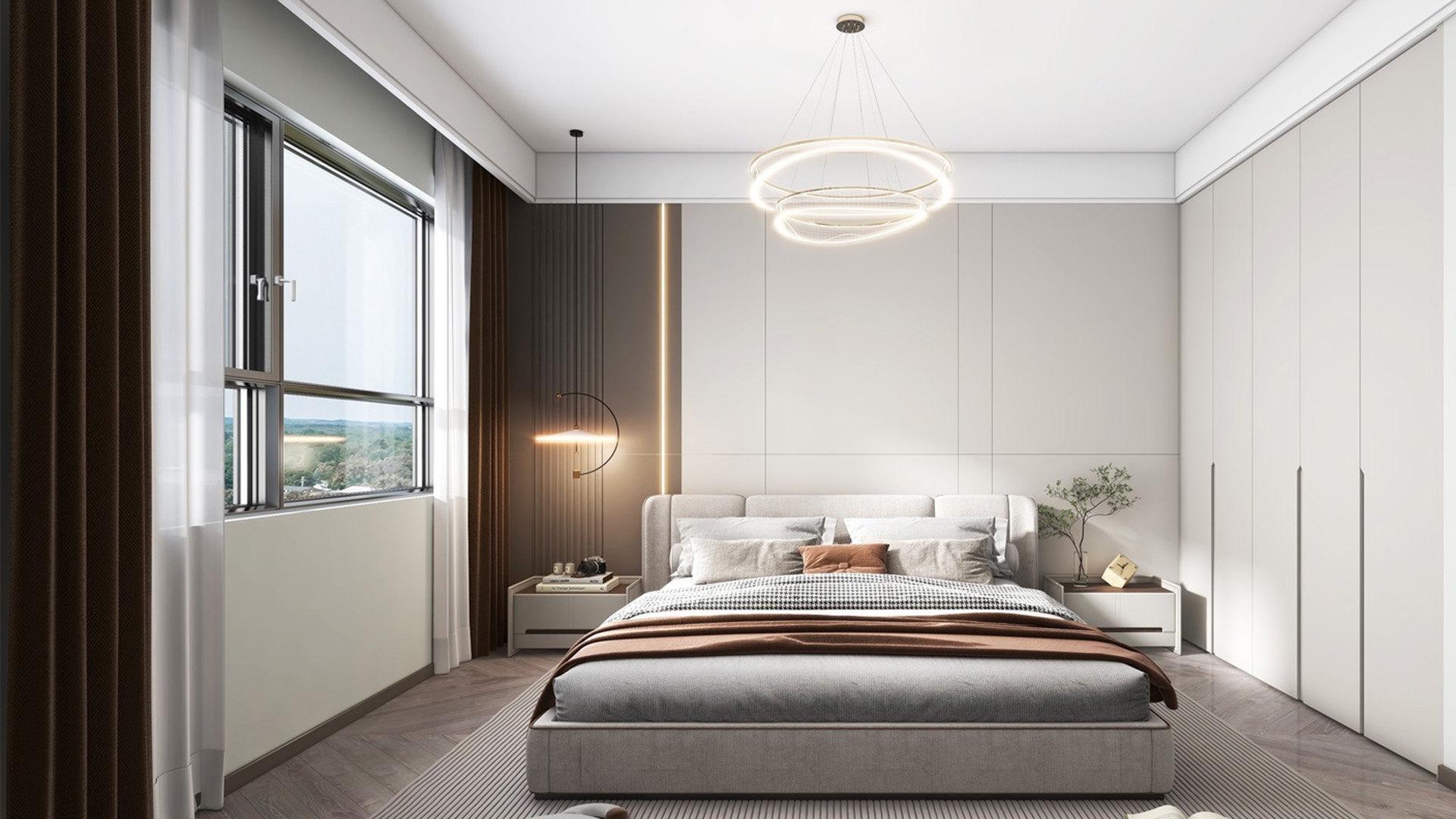

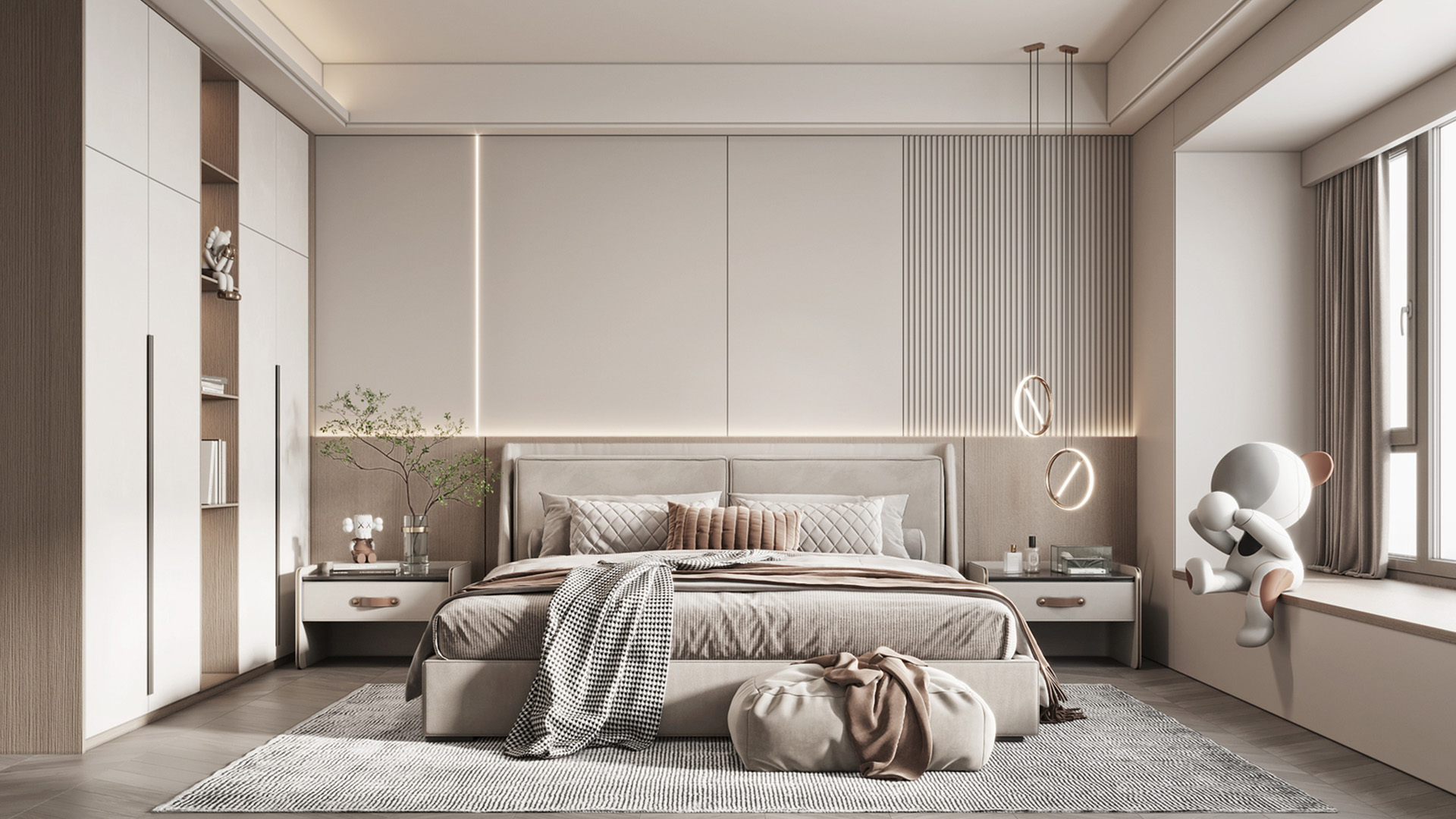

Tấm ốp tường nhà ở
Vách ngăn văn phòng thương mại
Chất nền tường có thể sơn được
Tấm nền hình nền
Tấm lót tường phòng tắm
Chất nền chống thấm nhà bếp
Tấm trưng bày bán lẻ
Tường cơ sở y tế
Câu hỏi thường gặp
Bề mặt phẳng có thể chấp nhận sơn trực tiếp không?
Đúng. Bề mặt mịn, không xốp chấp nhận sơn latex gốc nước và sơn acrylic mà không cần sơn lót. Để thay đổi màu sắc từ đậm sang nhạt, sơn lót phổ thông sẽ cải thiện độ che phủ. Sơn gốc dầu yêu cầu phải kiểm tra khả năng tương thích trước khi áp dụng đầy đủ.
Mật độ so với các tấm WPC tiêu chuẩn như thế nào?
Ở mức 0,6 g/cm³, tấm nền này nằm ở phạm vi mật độ trung bình. Tấm WPC trang trí tiêu chuẩn thường dao động từ 0,5 đến 0,55 g/cm³. Mật độ tăng lên giúp cải thiện độ bền giữ vít và độ phẳng bề mặt cho các ứng dụng hoàn thiện.
Những phương pháp cài đặt nào tương thích?
Liên kết keo trực tiếp bằng keo xây dựng polyurethane, cố định vít bằng đầu chìm hoặc hệ thống treo cơ học kẹp chữ Z. Để lắp đặt chất kết dính, chất nền phải phẳng trong phạm vi 2 mm trên mét.
Bảng điều khiển có phù hợp để lắp đặt ở khu vực ẩm ướt không?
Đúng. Độ hấp thụ nước dưới 0,5% và cấu trúc ô kín ngăn chặn sự xâm nhập của hơi ẩm. Đối với xung quanh vòi hoa sen, bịt kín các cạnh và khớp của tấm bằng silicone trung tính để ngăn nước thấm vào bề mặt.
